Fehlermeldung am Compact 525KS: Bedeutung der Anzeige

1 Die drei LED-Anzeigen im Überblick

Das Bedienfeld des Compact 525KS verfügt über drei farbige LED-Leuchten, die den aktuellen Gerätestatus anzeigen. Jede Farbe hat eine eigene Bedeutung:

1. Display
2. Rote LED (Service-Erforderlich-Anzeige): Ein technischer Fehler liegt vor. Prüfen Sie den Stromanschluss, ziehen Sie den Schlauch vom grünen Sauerstoffauslass ab und stellen Sie die Kugel auf 3. Alarmiert das Gerät weiterhin, kontaktieren Sie unseren technischen Support.
3. Gelbe LED (Sauerstoff-Niedrig-Anzeige): Die Sauerstoffkonzentration liegt unter dem akzeptablen Niveau. Das Gerät erfordert Ihre Aufmerksamkeit, kann aber weiterhin genutzt werden.
4. Grüne LED (Sauerstoff-Normal-Anzeige): Das Gerät arbeitet korrekt und liefert Sauerstoff im akzeptablen Bereich. Kein Handlungsbedarf.

2 OSD-System: der eingebaute Sauerstoffsensor

Die LED-Anzeigen werden vom sogenannten OSD-System gesteuert. OSD steht für „Oxygen Sensing Device“: ein Sensor, der die Sauerstoffkonzentration im Gerät dauerhaft überwacht.

Der Sensor erkennt automatisch, ob die abgegebene Sauerstoffmenge dem eingestellten Wert entspricht. Sobald eine Abweichung auftritt, löst das System eine optische und akustische Warnung aus. Der Alarmton erreicht einen Pegel von mindestens 62 dB(A), damit er auch im Schlaf oder aus einiger Entfernung wahrgenommen werden kann.

3 Alarmmeldungen richtig zuordnen

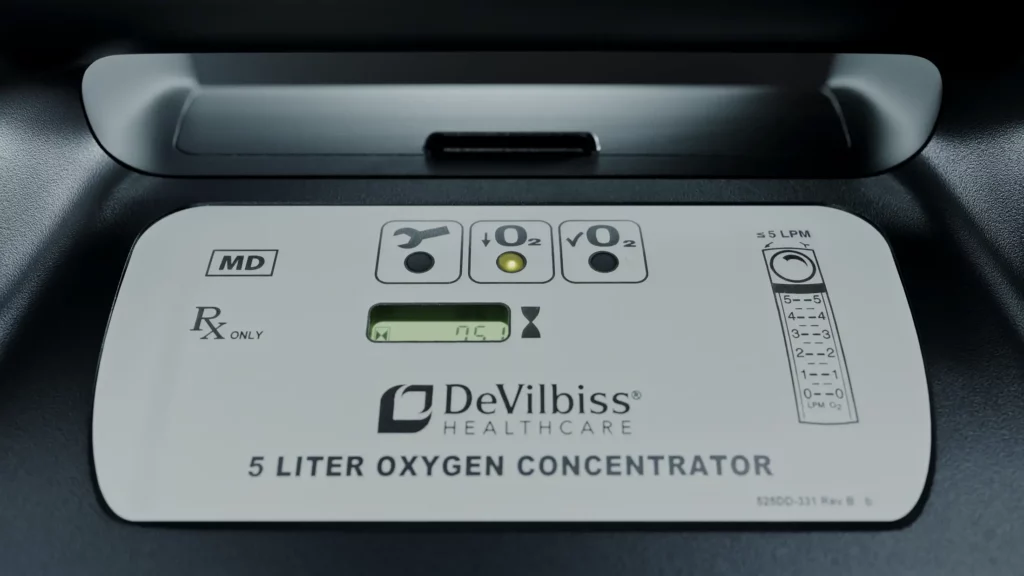

Startsequenz

Beim Einschalten leuchten kurzzeitig alle drei LEDs und es ertönt ein Signalton. Nach wenigen Sekunden bleibt nur die gelbe LED aktiv. Das ist normal und kein Grund zur Sorge.

Das Gerät benötigt bis zu 15 Minuten, um eine Sauerstoffkonzentration von ca. 87 % zu erreichen. Erst dann wechselt die Anzeige von gelb auf grün.

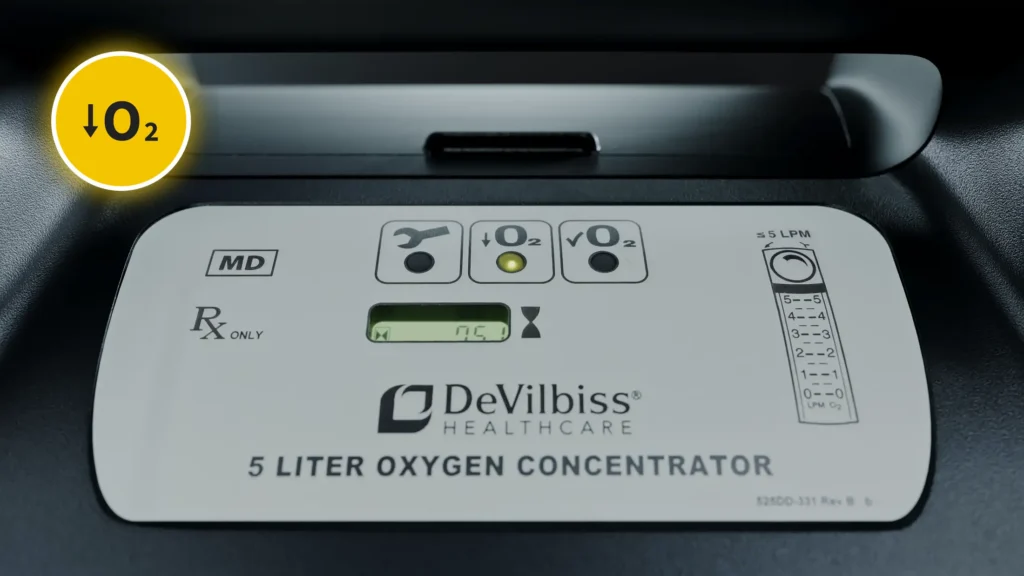

Niedrige Sauerstoffversorgung (unter 87%)

Leuchtet die gelbe LED dauerhaft und ertönt ein unterbrochener Warnton, liegt die Sauerstoffkonzentration unter 87 %. Gehen Sie dann wie folgt vor:

1. Lufteinlässe prüfen: Öffnen Sie die Filterklappe auf der Geräterückseite und reinigen Sie die Lüftungsöffnungen.
2. Filterkassette kontrollieren: Prüfen Sie, ob der Langzeitfilter verschmutzt oder verstopft ist.
3. Gerät neu starten: Schalten Sie das Gerät aus und wieder ein. Warten Sie 15 Minuten ab.

Bleibt die gelbe LED bestehen, finden Sie weitere Schritte im Artikel Gerät piept oder zeigt Alarm.

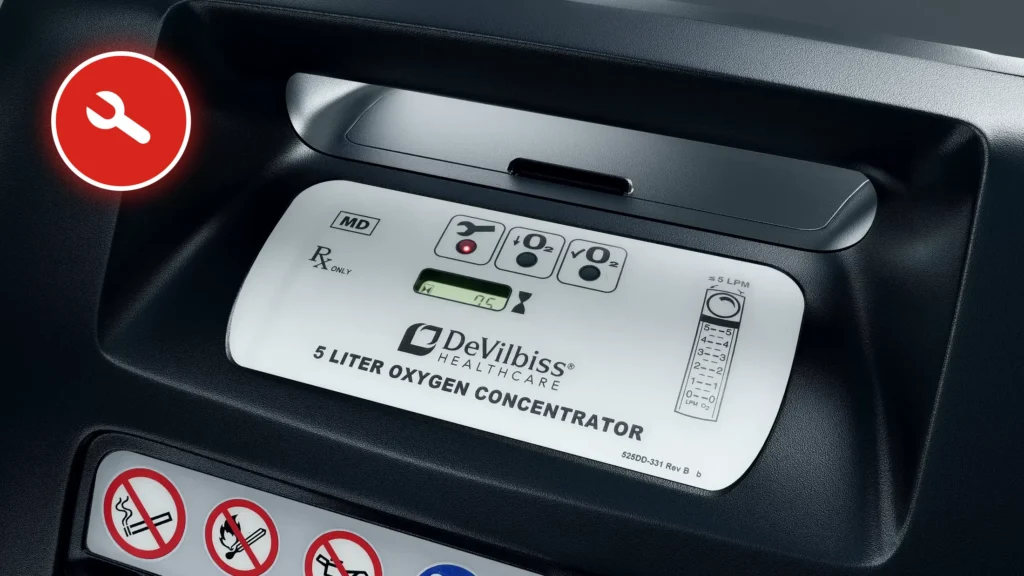

Fehlfunktion (rote LED)

Eine rote LED zusammen mit einem akustischen Signal zeigt eine Fehlfunktion an. Prüfen Sie zunächst, ob der Stecker fest eingesteckt ist und ob der Sauerstoffauslass blockiert ist: Ziehen Sie den Schlauch vom grünen Sauerstoffauslass (Tannenbaumadapter) ab und beobachten Sie, ob die Kugel im Flowmeter wieder steigt. Stellen Sie die Kugel auf 3 und warten 15 Minuten, um zu sehen, ob die LED von rot auf grün wechselt.

Wenn diese Maßnahme nicht hilft, schalten Sie das Gerät aus und wechseln Sie auf Ihr Reservesauerstoffsystem. Das Gerät muss vom Service geprüft werden.

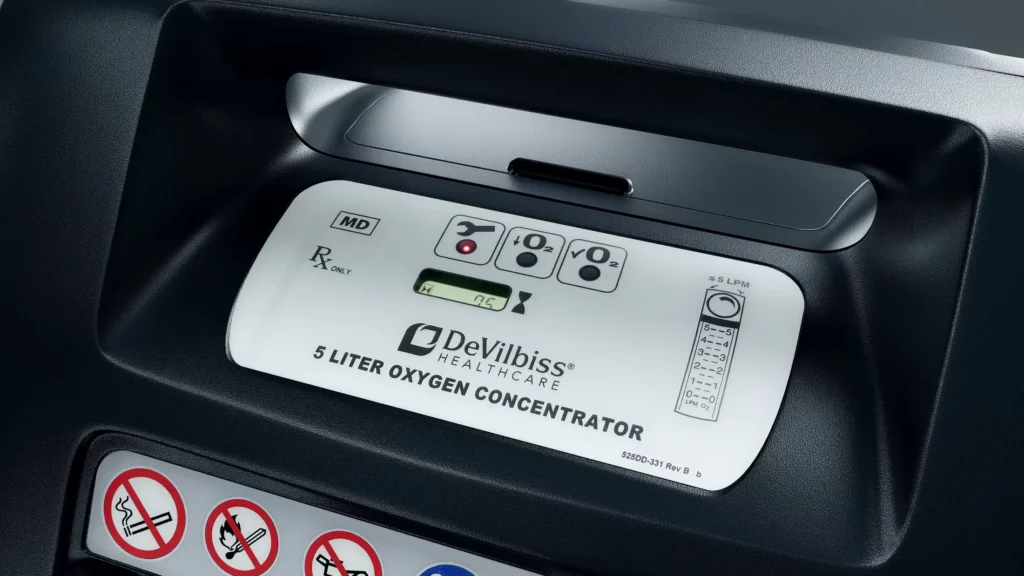

4 Weitere Anzeigen am Bedienfeld

Neben den LED-Leuchten finden Sie am Bedienfeld weitere wichtige Anzeigen:

• Betriebsstundenzähler: Zeigt die gesamten Betriebsstunden des Geräts an. Dieser Wert ist für den Service und Ihre Krankenkasse relevant.
• Flowmeter (Durchflussmesser): Zeigt die aktuell eingestellte Sauerstoffmenge an. Prüfen Sie, ob die vom Arzt verordnete Einstellung korrekt ist.
• Sauerstoffmenge: Ändern Sie die Einstellung nur nach ärztlicher Anweisung.

Nutzen Sie in der Zwischenzeit Ihr Reservesauerstoffsystem, bis das Problem geklärt ist.
