Der Compact 525 KS ist ein stationärer Sauerstoffkonzentrator für die Sauerstoff-Langzeittherapie zu Hause. Auf dieser Seite erfahren Sie, wie das Gerät funktioniert, wie Sie es richtig in Betrieb nehmen, wie das Zubehör angeschlossen wird und was Sie bei häufigen Störungen tun können.
Das begleitende Video führt Sie Schritt für Schritt durch die wichtigsten Funktionen. Zusätzlich finden Sie weiter unten kurze Erklärungen zur roten LED, zur gelben LED „O₂ niedrig“ und zur Einstellung der Kugel im Flowmeter.
Einleitung Compact 525 KS
Als Sauerstoff-Langzeitpatient sind Sie auf Ihr Gerät angewiesen. Um eine sichere Sauerstoffversorgung zu gewährleisten, ist es wichtig zu verstehen, wie das Gerät funktioniert, wie man das Zubehör verwendet und was bei Problemen zu tun ist.
Funktionsweise eines stationären Sauerstoffkonzentrators
Der Compact 525 ist ein stationärer Sauerstoffkonzentrator. Diese Geräte verwenden den Sauerstoff aus der Umgebungsluft und sind für eine dauerhafte Nutzung geeignet.
Wie funktioniert das genau?
Das Gerät zieht kontinuierlich die Umgebungsluft aus dem Raum an. Die Luft im Raum wird dadurch zwar nicht „verbraucht“, es empfiehlt sich aber den Raum regelmäßig zu lüften. Im Gerät wird die Luft verdichtet und durch spezielle Filter geleitet. Diese Filter halten den Stickstoff zurück. Was übrig bleibt, ist Sauerstoff mit einer Reinheit von rund 96 Prozent.
Der Vorteil: Sie benötigen lediglich eine geeignete Steckdose. Sauerstoff muss nicht nachgefüllt werden.
Die Rückseite des Compact 525 KS
Auf der Rückseite des Geräts befindet sich unten mittig der Stromanschluss. Stecken Sie bitte dort das mitgelieferte Netzkabel ein. Dieses ist so konstruiert, dass es nur in einer Richtung passt.
Achten Sie darauf, dass der Stecker vollständig und fest im Gerät sitzt. Ein lockerer Sitz gehört zu den häufigsten Ursachen für Störungen im Alltag – insbesondere, wenn das Gerät bewegt oder gereinigt wurde.
Oben links befinden sich die Lufteinlassöffnungen. Über diese wird die Umgebungsluft angesaugt. Stellen Sie sicher, dass die Einlässe stets frei von Staub sind und das Gerät rundum ausreichend Abstand hat – mindestens einen Meter zu Wänden, Möbeln oder Heizkörpern und nicht in feuchten Räumen oder auf dem Balkon aufstellen.
Es empfiehlt sich, die Lufteinlässe einmal pro Woche abzusaugen oder mit einem Tuch zu reinigen. Öffnen Sie dafür die Klappe, hinter der sich der Langzeitfilter befindet. Drücken Sie oben mittig leicht auf die Klappe und ziehen Sie sie anschließend zu sich. Auch die dahinterliegenden Einlassbereiche sollten einmal pro Woche abgesaugt werden. Auf den Filter selbst gehen wir im weiteren Verlauf noch ein.
Links neben den Lüftungseinlässen befindet sich ein weißer Anschluss. Dort kann optional ein Zubehörgerät angeschlossen werden. Diese Funktion wird heute jedoch nur noch selten genutzt.
Ist das Netzkabel korrekt eingesteckt und steht das Gerät an einem geeigneten Standort mit ausreichendem Abstand zu Wänden oder Möbelstücken?

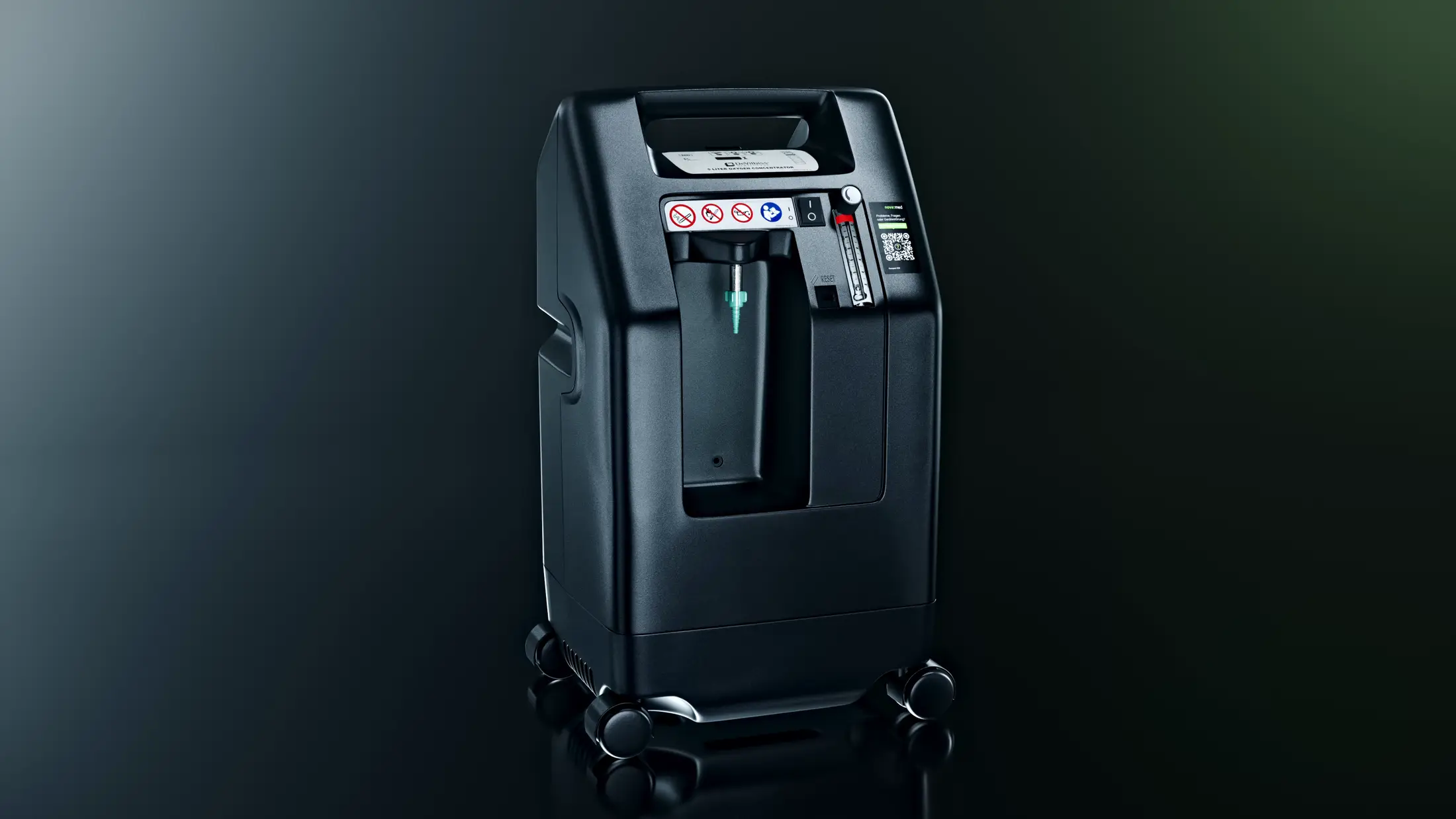

Die Vorderseite des Compact 525 KS
Auf der Vorderseite befindet sich der grüne Sauerstoffauslass. Hier wird später der Verlängerungsschlauch mit Nasenbrille angeschlossen.
Darüber befindet sich das Anzeigefeld mit den Betriebs- und Störungsanzeigen, dargestellt über verschiedenfarbige LEDs, sowie dem digitalen Betriebsstundenzähler. Direkt neben dem Sauerstoffauslass liegen der Ein-/Ausschalter und das Flowmeter – die Skala zur Einstellung der ärztlich verordneten Flussrate in Litern pro Minute.
Links neben dem Flowmeter befindet sich eine elektronische Sicherung. Sie schützt die interne Elektronik des Geräts bei möglichen Stromschwankungen.
Schalten Sie das Gerät nun über den Ein/Ausschalter ein. Der interne Kompressor startet, es ertönt ein Warnton und alle drei LEDs leuchten kurzzeitig auf. Nach wenigen Sekunden sollte nur noch die gelbe LED aktiv sein.
Das ist normal: Das Gerät benötigt einige Minuten, um die erforderliche Sauerstoffkonzentration aufzubauen. Erst wenn im Gerät die erforderliche Konzentration erreicht ist, wechselt die Anzeige von gelb auf grün. Je nach Nutzungssituation kann es mehrere Minuten dauern, bis die grüne LED erscheint.
Am Flowmeter stellen Sie nun die vom Arzt verordnete Literzahl ein. Drehen Sie dazu das Einstellrad, bis die schwarze Kugel auf dem verordneten Wert steht.
Das Gerät ist eingeschaltet, die grüne LED leuchtet und die Kugel im Flowmeter steht auf der ärztlich verordneten Literzahl.
Anschließen und verbinden des Zubehörs
Zum Zubehör des Compact 525 KS gehören Nasenbrillen, Verlängerungsschläuche, ein Feuerschutzventil sowie Verbindungskupplungen. Die folgenden Abschnitte zeigen, wie Sie das Zubehör richtig anschließen und wann es gewechselt werden sollte.
Bitte entnehmen Sie den Verlängerungsschlauch aus dem Set und stecken Sie ihn auf den grünen Sauerstoffauslass in der Mitte des Geräts. Beide Schlauchenden sind identisch – eine bestimmte Richtung ist daher nicht zu beachten.
Sobald der Schlauch aufgesteckt ist, nehmen Sie das weiße Feuerschutzventil und verbinden es mit dem freien Ende des Verlängerungsschlauchs.
Dieses kleine Ventil übernimmt eine wichtige Schutzfunktion: Sauerstoff unterstützt die Verbrennung – halten Sie deshalb während der Therapie stets Abstand zu offenen Flammen und vermeiden Sie das Rauchen in der Nähe des Geräts. Dieses Ventil dient Ihrer Sicherheit. Im unwahrscheinlichen Fall eines Schlauchbrandes unterbricht es automatisch die Sauerstoffzufuhr und schützt so vor weiteren Folgen.
Abschließend verbinden Sie die Nasenbrille mit dem freien Ende des Feuerschutzventils. Damit ist das Zubehör vollständig und korrekt montiert und Sie können die Nasenbrille jetzt anlegen. Führen Sie die Nasenstutzen mit der Öffnung nach oben vorsichtig in die Nasenlöcher ein. Legen Sie anschließend den Schlauch über beide Ohren nach hinten. Ziehen Sie den Schieber unter dem Kinn so weit zusammen, dass die Nasenbrille sicher und zugleich bequem sitzt.
Haben Sie den Verlängerungsschlauch, das Feuerschutzventil und die Nasenbrille korrekt am grünen Sauerstoffauslass angeschlossen?
Wechselintervalle vom Zubehör
Die Nasenbrille sollte einmal monatlich, der Verlängerungsschlauch einmal jährlich gewechselt werden. Das Feuerschutzventil hat eine Lebensdauer von 5 Jahren.
Das Gerät kann nun – entsprechend der ärztlichen Verordnung – auch dauerhaft genutzt werden. Halten Sie die Lufteinlässe sauber und tauschen Sie das Zubehör regelmäßig aus – das sind die zwei wichtigsten Dinge für einen zuverlässigen Betrieb.
Mögliche Störungen bei dem Sauerstoffkonzentrator Compact 525 KS
Ein Großteil der gemeldeten Störungen ist auf kleinere Anwendungsfehler zurückzuführen. Die Geräte arbeiten sehr zuverlässig und lassen sich bei Auffälligkeiten häufig vom Anwender mit wenigen Handgriffen schnell wieder in Betrieb nehmen.
Die folgenden Abschnitte geben Ihnen eine erste Orientierung bei häufigen Störungen. Für die ausführlichen Schritt-für-Schritt-Anleitungen finden Sie jeweils einen separaten Beitrag mit Video.
Compact 525 alarmiert und rote LED leuchtet: Was kann die Ursache sein?
Wenn beim Compact 525 ein akustischer Alarm ertönt und gleichzeitig die rote LED mit dem Schraubenschlüssel leuchtet, weist das Gerät auf eine Betriebsstörung hin. In vielen Fällen liegt die Ursache jedoch nicht direkt am Konzentrator selbst, sondern an der Stromversorgung oder am angeschlossenen Schlauchsystem.
Prüfen Sie zunächst, ob das Gerät korrekt mit Strom versorgt wird. Der Netzstecker sollte fest in der Steckdose und auf der Rückseite des Geräts sitzen. Auch der Ein-/Ausschalter muss auf Position „I“ stehen. Eine Mehrfachsteckdose kann zu Versorgungsproblemen führen und sollte nach Möglichkeit vermieden werden.
Ein weiterer häufiger Auslöser ist eine Blockade im Schlauchsystem. Ist ein Schlauch geknickt, verstopft oder nicht richtig angeschlossen, kann der Sauerstofffluss gestört werden. Das erkennen Sie unter anderem daran, dass die schwarze Kugel im Flowmeter nicht mehr wie gewohnt reagiert oder auf Null fällt.
Gehen Sie in diesem Fall ruhig und systematisch vor: Stromversorgung prüfen, Schlauchsystem entlasten, Flowmeter beobachten und das Zubehör anschließend nacheinander wieder anschließen. Sobald das Gerät wieder stabil läuft und die grüne LED leuchtet, stellen Sie die Sauerstoffmenge wieder auf die ärztlich verordnete Literzahl ein.
Die genaue Anleitung zur roten LED mit allen Prüfschritten finden Sie im separaten Beitrag:
Compact 525 rote LED: Ursachen prüfen und Alarm beheben
Dort zeigen wir Ihnen auch im Video, wie Sie Stromversorgung, Flowmeter, Schlauchsystem und Zubehör richtig kontrollieren.
Gelbe LED „O₂ niedrig“ beim Compact 525: Was bedeutet das?
Wenn beim Compact 525 nach dem Einschalten die gelbe LED „O₂ niedrig“ oder „Geringe Sauerstoffzufuhr“ leuchtet, ist das zunächst kein Grund zur Sorge. Direkt nach dem Start benötigt der Sauerstoffkonzentrator einige Minuten, um die erforderliche Sauerstoffkonzentration aufzubauen. In dieser Startphase ist die gelbe Anzeige normal. Sobald das Gerät stabil arbeitet, sollte die Statusanzeige von gelb auf grün wechseln.
Lassen Sie den Konzentrator nach dem Einschalten deshalb zunächst etwa 15 Minuten laufen. Leuchtet danach die grüne LED, befindet sich das Gerät im vorgesehenen Betriebsbereich.
Bleibt die gelbe LED jedoch weiterhin aktiv oder ertönt zusätzlich ein unterbrochener Warnton, deutet das häufig auf eine eingeschränkte Luftzufuhr hin. Der Compact 525 benötigt ausreichend Umgebungsluft, damit er daraus Sauerstoff konzentrieren kann. Sind die Lufteinlässe auf der Rückseite verstaubt, verdeckt oder verschmutzt, kann das Gerät nicht genügend Luft ansaugen.
Auch der Langzeitfilter auf der Geräterückseite kann nach vielen Betriebsstunden verschmutzen. Sind die Filterlamellen deutlich dunkel verfärbt, sollte die Filterkassette geprüft und bei Bedarf ersetzt werden. In vielen Fällen lässt sich die Ursache bereits durch eine Reinigung der Lufteinlässe oder den Austausch des Filters beheben.
Die genaue Anleitung zur gelben LED mit allen Prüfschritten finden Sie im separaten Beitrag:
Compact 525 gelbe LED „O₂ niedrig“: Ursachen prüfen und richtig reagieren
Dort zeigen wir Ihnen auch im Video, wie Sie die Lufteinlässe reinigen, den Langzeitfilter kontrollieren und erkennen, wann ein Filterwechsel sinnvoll ist.
Kugel im Flowmeter lässt sich nicht einstellen: Woran kann das liegen?
Wenn sich die schwarze Kugel im Flowmeter des Compact 525 nicht mehr wie gewohnt einstellen lässt oder plötzlich auf Null fällt, liegt die Ursache häufig im angeschlossenen Zubehör. Besonders geknickte, verstopfte oder falsch sitzende Schläuche können den Sauerstofffluss blockieren.
Das Flowmeter zeigt an, wie viel Sauerstoff pro Minute abgegeben wird. Reagiert die Kugel nicht mehr normal, bedeutet das nicht automatisch, dass der Konzentrator defekt ist. Oft wird der Durchfluss lediglich durch das Schlauchsystem behindert. In manchen Fällen ertönt zusätzlich ein Alarmton und die rote LED leuchtet.
Ein wichtiger erster Hinweis ist die Bewegung der Kugel: Verändert sie sich, sobald das Schlauchsystem vom grünen Sauerstoffauslass gelöst wird, spricht vieles dafür, dass die Blockade im Zubehör liegt. Dann sollten Verlängerungsschlauch, Feuerschutzventil und Nasenbrille nacheinander geprüft und bei Bedarf durch neue Teile aus dem Zubehörset ersetzt werden.
Sobald der Sauerstofffluss wieder frei ist, wird die Kugel im Flowmeter erneut auf die ärztlich verordnete Literzahl eingestellt. Danach wird das Zubehör Schritt für Schritt wieder angeschlossen.
Die genaue Anleitung zur Flowmeter-Kugel mit allen Prüfschritten finden Sie im separaten Beitrag:
Compact 525: Kugel im Flowmeter lässt sich nicht einstellen
Dort zeigen wir Ihnen auch im Video, wie Sie erkennen, ob eine Blockade im Schlauchsystem vorliegt und wie Sie das Zubehör richtig prüfen.
Weiterführende Infos und Hilfe
Sollten Sie weitere Fragen zum Gerät oder zu organisatorischen Abläufen haben, erreichen Sie uns telefonisch von Montag bis Freitag zwischen 8 und 17 Uhr unter der Rufnummer: 09193 507 1060.
Viele Serviceleistungen – wie Nachbestellungen, die Übermittlung von Betriebsstunden oder die Anmeldung einer Geräterückholung – können Sie zudem bequem über unsere Website, oder über den QR Code auf Ihrem Gerät beauftragen.
Vielen Dank, dass Sie unseren digitalen Einweisungsservice genutzt haben. Weitere Hinweise und ergänzende Videoanleitungen finden Sie auf unserer Wissensseite nova:med Wissen.
Häufige Fragen zum Compact 525 KS
Warum leuchtet nach dem Einschalten die gelbe LED?
Direkt nach dem Einschalten befindet sich der Compact 525 KS im Startmodus. Das Gerät benötigt einige Minuten, um die erforderliche Sauerstoffkonzentration aufzubauen. Sobald der vorgesehene Bereich erreicht ist, wechselt die Anzeige auf Grün.
Wie oft sollten die Lufteinlässe gereinigt werden?
Die Lufteinlässe sollten einmal pro Woche kontrolliert und bei Bedarf mit einem Tuch oder Staubsauger gereinigt werden.
Wie oft muss die Nasenbrille gewechselt werden?
Die Nasenbrille sollte einmal monatlich gewechselt werden.
Was bedeutet die rote LED mit Schraubenschlüssel?
Die rote LED weist auf eine Betriebsstörung hin. Häufige Ursachen sind eine unterbrochene Stromversorgung oder eine Blockade im Schlauchsystem.
Was tun, wenn sich die Kugel im Flowmeter nicht einstellen lässt?
In vielen Fällen liegt die Ursache im Zubehör oder im Schlauchsystem. Prüfen Sie, ob Schläuche geknickt, blockiert oder falsch angeschlossen sind.
